航空航天行业应用解决方案

以高精度激光3D扫描技术为核心，为国产大飞机、航空发动机等高端装备制造提供全生命周期数字化赋能。方案覆盖设计优化、增材智造、智能检测、智能运维及数字化管理五大方向，以非接触、高效率的数字化手段替代传统人工检测，实现从研发仿真、生产智造到运维保障的全面升级，助力构建数据驱动的质量闭环与“中国智造”航空力量。

观看视频

立即咨询 下载中心

设计优化

通过精确3D数据支撑机身结构模拟、人机工程学分析等，加速原型设计优化；并为气动仿真、结构强度分析及风洞测试可视化等提供精准模型，提升设计效率与可靠性。
增材智造

助力发动机叶片等复杂构件的3D打印成型与快速生产；同时应用于模具/工装夹具精度校准及机器人路径规划等，优化智造产线，提升制造良率和效率。
智能检测

激光3D扫描可极速完成涡轮叶片、发动机唇口、雷达罩等关键部件的形变分析与缺陷检测，并在机身、机翼等装配过程中进行高精度实时校验，显著提升产品质量与可靠性。
智能运维

支持无图纸零件的三维建模以实现旧部件逆向再造，并能对雷达罩、机翼等进行非接触式检测与损伤评估，精准识别变形及损伤，保障飞行安全，提升维护效率。
数字化管理

构建全生命周期的数字化档案，支持历史追溯与精准维修决策。同时，可实现文物级飞机原型的永久数字化保存，为珍贵航空遗产的保护和未来可能的修复提供精确数据支持。

设计优化增材智造智能检测智能运维数字化管理

通过精确3D数据支撑机身结构模拟、人机工程学分析等，加速原型设计优化；并为气动仿真、结构强度分析及风洞测试可视化等提供精准模型，提升设计效率与可靠性。

为企业量身打造的典型案例

设计优化增材智造智能检测智能运维数字化管理

国产大飞机C919的“眼睛”：飞机窗框新型铝合金材料开发

客户需求

C919机头窗框与旅客观察窗铝合金，需与机身、玻璃完美契合，在万米高空承受巨大飞行压力，尺寸偏差不得超0.2mm，还需满足“极致轻量化”与“安全可靠性”的双重要求。
技术解决方案

客户团队采用 #HyperScan 光学扫描建模，结合数字化仿真与微观组织调控技术，在0.01mm精度下优化材料晶体结构，突破关键技术瓶颈，确保极端环境下依然稳如泰山。
成效亮点

不仅适用于研发阶段的仿真分析，也适用于制造质量控制；

从实验室到生产线，以毫米级精度助力航空铝材批量交付；

助力客户以自主研发的铝材，为C919披上坚固“铠甲”；

“中国智造”打破国外技术垄断，彰显国产大飞机自主创新的力量。

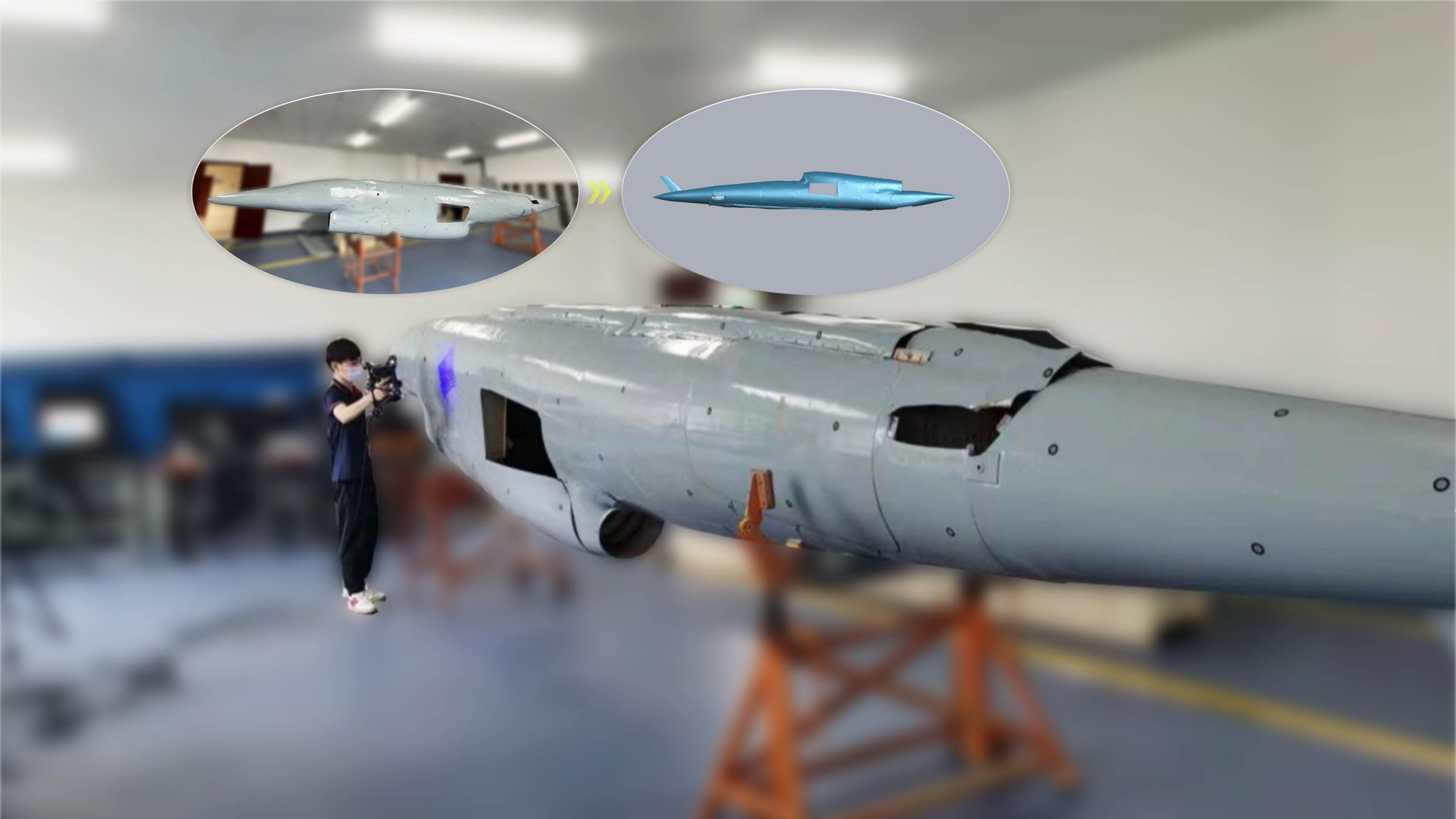

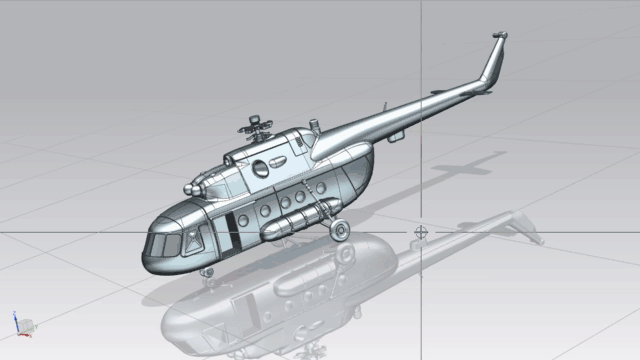

飞机整机及零部件逆向设计优化

面临挑战

航空航天产品趋向轻量化和高结构性能，迭代升级加速。而飞机表面复杂的曲面特征，使传统方式难以测绘，客户亟需一种高效手段来获取飞机整机及零部件的高精度3D模型。
技术解决方案

采用 #RigelScan 智能手持式激光3D扫描方案，可实现快速数字化建模。针对长4~5m的小型直升机，仅需2h即可获取整机完整形态数据。其先进的抗干扰纯蓝光技术，同样适用于各种颜色和材质的零部件。
成效亮点

RigelScan最高精度达0.01mm，精准还原表面细节特征；

扫描数据导入专业软件进行逆向建模，优化改进飞机结构；

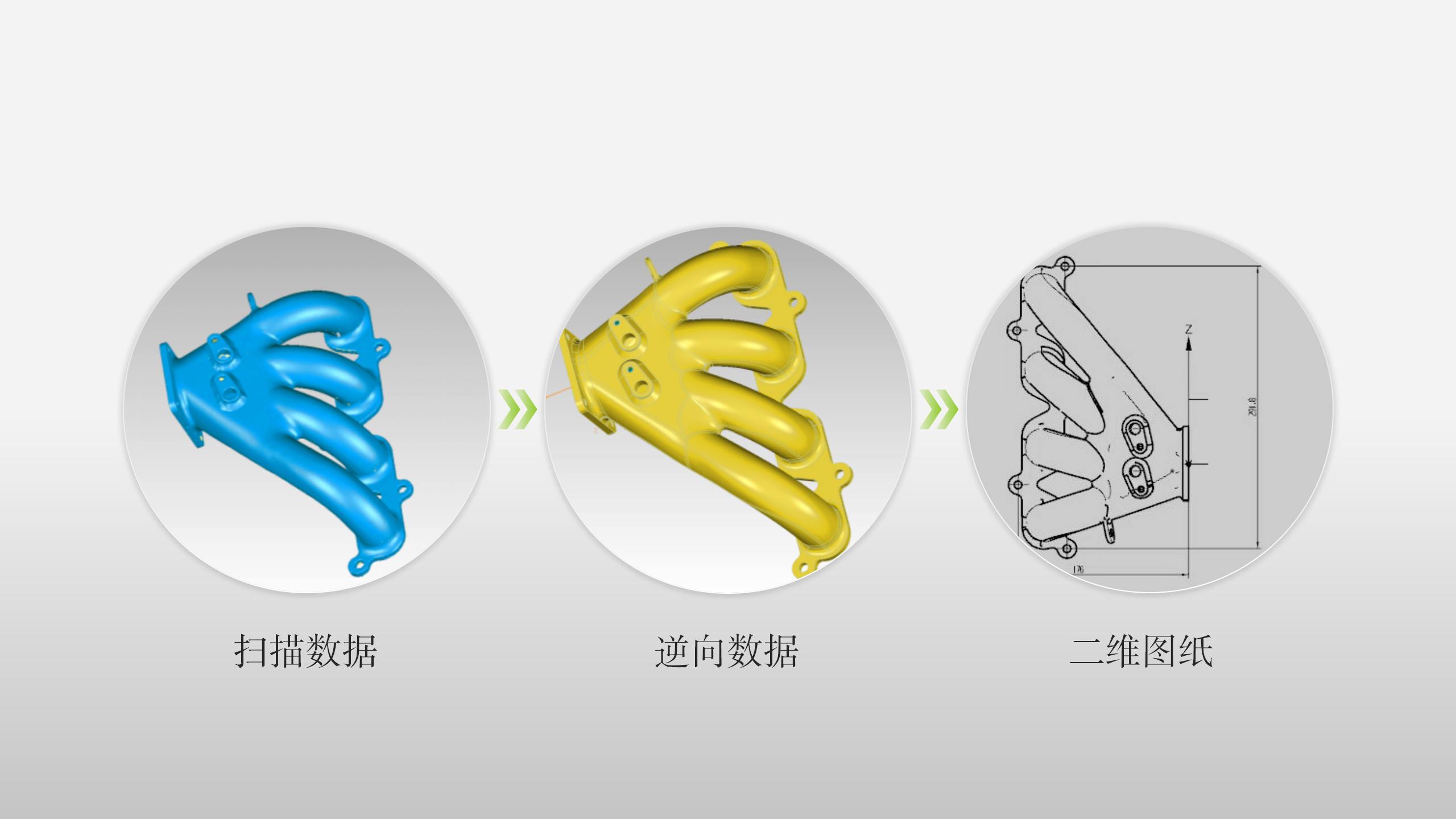

逆向3D数据可转换为2D图纸，适用于零部件的加工生产；

显著缩短产品迭代周期，助力客户迅速响应市场变化。

飞机蒙皮激光自动清洗路径规划

客户需求

客户计划采用激光自动清洗技术，为长约8m的教练机去除旧漆，以便重新喷漆保养。为了规划蒙皮激光清洗路径，并满足后续大批量作业对速度和便捷性的需求，客户需要高效获取机身精确的3D数据。
技术解决方案

采用 #HyperScan 激光3D扫描对接激光自动清洗的方案。由于现场空间狭窄，为尽可能采集完整机身的高精度3D数据，先利用跟踪器采集少量标志点再进行动态跟踪扫描，不到半小时即完成整体数据采集任务。
成效亮点

复杂工况下，HyperScan展现了灵活多样的工作模式；

其扫描速率、精度和现场使用的便捷性完全满足客户需求；

扫描数据直接对接清洗数控系统，精准实现自动路径规划；

高效率、高精度与绿色环保一举三得的“激光组合方案”得到推广应用。

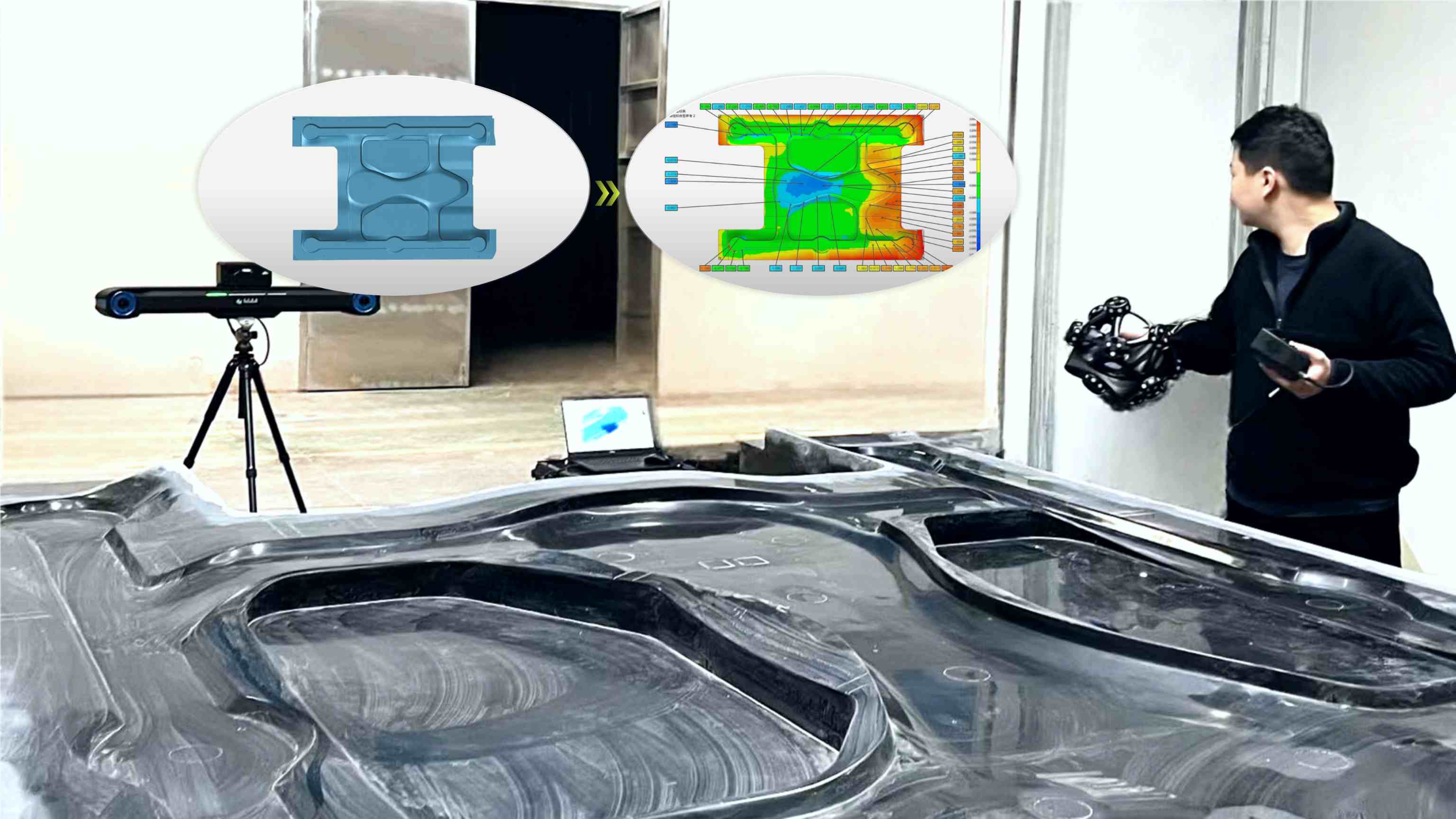

航空模具检测：精密智造下的质量跃迁

面临挑战

模具尺寸较大（约4m×0.8m×1m），当前检测方法较为落后，操作复杂且效率低下，依赖经验判断导致结果随机性大，操作人员熟练度直接影响检测准确性和质量稳定性。
技术解决方案

全新一代 #HyperScan Super+FreeBox 智能光学追踪无线扫描方案，无需贴点，即拿即扫。其100m3的超大跟踪范围，采集无需换站，配合动态跟踪技术有效抵御车间振动干扰，6min即可完成模具全尺寸扫描。
成效亮点

偏差色谱图，精准呈现模具加工的曲面偏差及尺寸误差；

以可视化、可量化的数字标准替代“老师傅的经验”；

大幅提升航空模具检测效率与精度，良品率突破性增长；

助力质量管控从“经验驱动”向“数据驱动”转型。

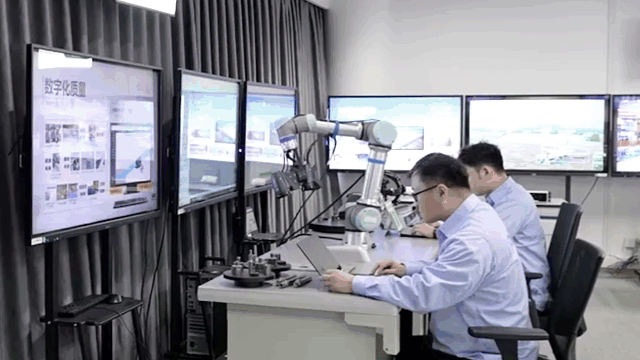

国产大飞机规模化制造的智能质量“卫士”

客户需求

国产大飞机C919步入规模化量产阶段，对制造质量与效率提出了更高要求。航空部件种类繁多、结构复杂，传统检测方式难以满足大批量生产下的全尺寸检测需求。客户亟需建立数字化质量管控体系，实现毫米级精度保障与质量追溯。
技术解决方案

集成高精度激光3D扫描技术，构建 #智能自动化检测系统，实现航空部件全尺寸自动检测，结合精细化数据分析平台，实现实时数据比对与质量预警，全面提升检测智能化水平。
成效亮点

显著提升检测效率、精度和全面性，满足适航零缺陷要求；

全尺寸数据可驱动工艺优化，助力构建质量闭环管理体系；

推动制造数字化、智能化升级，夯实规模化交付质量基线；

3D数字孪生档案，为后续改型、维修提供了可追溯依据。

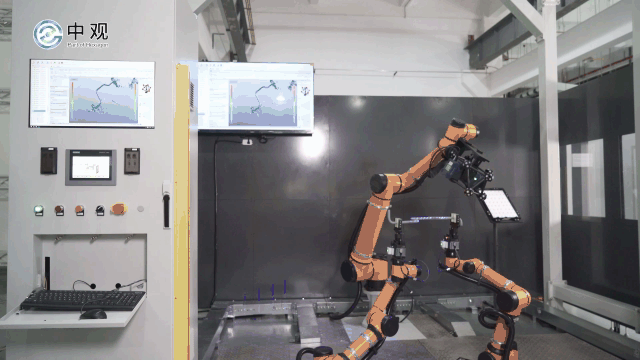

航空弯管自动化检测系统

客户需求

客户期望提高航空弯管几何形状检测的效率和精度，能够应对超过3000种管件测量模式的快速切换挑战，并替代人工操作的繁琐流程，实现关键曲面参数（如弧度、偏差）的精准自动化检测。
技术解决方案

为客户量身定制弯管几何形状自动化检测方案，采用 #AutoMetric-RC工位形式，具备自动校准与柔性夹持功能，支持快装快换，无需贴点，一键启动即可全自动运行，高效完成各类管件的全面3D数据检测分析任务。
成效亮点

极速响应：单件检测45秒完成（较人工效率 ↑ 10倍+）；

柔性适配：3000+种测量模式无缝切换，覆盖全系管型；

零干预精度：自动校准消除人为误差，自动生成高精度报告；

无人化作业：一键启动，可连续作业，人力成本归零。

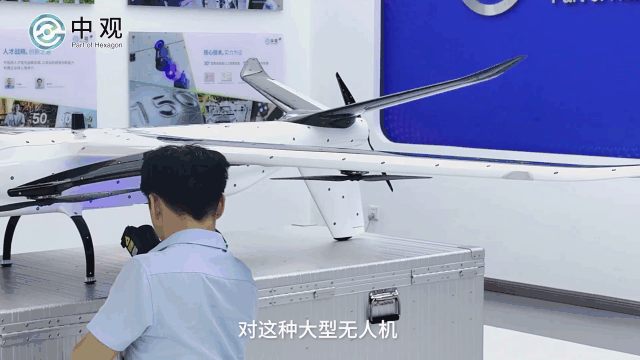

航测无人机扫描检测应用

客户需求

无人机整体为复杂多曲面结构，传统测量方法如检具、治具或三坐标等，操作繁琐耗时，难以高效获取完整测量数据。客户目前需求是快速获取机身完整的高精度三维模型，以提升检测效率。
技术解决方案

采用 #RigelScan + FreeBox无线手持3D扫描方案，通过先采集工件标志点再扫描表面的流程，有效提升整体体积精度；无线模式摆脱线缆束缚，扫描更灵活，显著提升扫描效率与操作便捷性。
成效亮点

快捷扫描极大缩短检测时间成本，提高无人机检测效率；

实现机翼及机身全面、高精度的检测覆盖，确保无遗漏；

基于高精度三维数据，还可进行仿真验证，驱动设计优化；

持续优化无人机安全性与飞行性能，保障最佳状态。

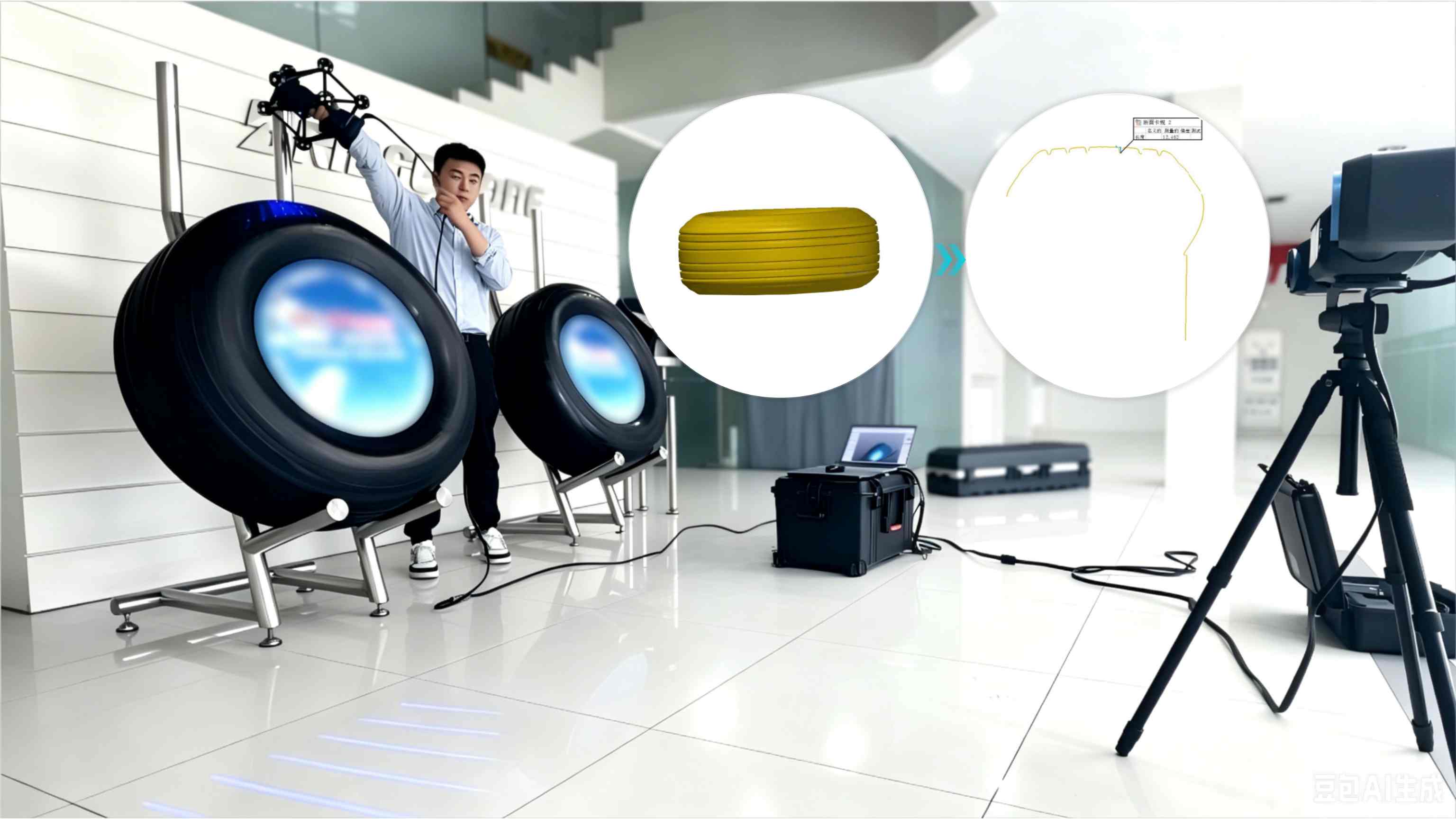

航空轮胎磨损检测与翻新修复应用

客户需求

轮胎产品最大尺寸1400×530mm（胎面），开口宽15mm，沟槽深13.5mm，有多种型号规格。要求胎面整体扫描节拍3min/件，周向误差≤0.2mm，重点检测沟槽深度及磨损程度，并在修复后再次扫描检测。
技术解决方案

现场使用 #高帧率HyperScan（分辨率1.2，快门3.5），3分钟完成单件扫描，效率与精度均满足要求。后期可升级为扫描仪固定工位式方案：轮胎随转台转动+动态追踪扫描，精准检测表面磨损情况。
成效亮点

替代传统方式，大幅缩短检测时间，显著提升轮胎翻修效率；

精准检测轮胎花纹磨损量及修复后胎面，科学评估修复效果；

实时监控起降时轮胎磨损状况，保障飞行安全与可持续运行；

作为航空轮胎翻修领军企业，客户可推动该方案在行业内的规模化应用。

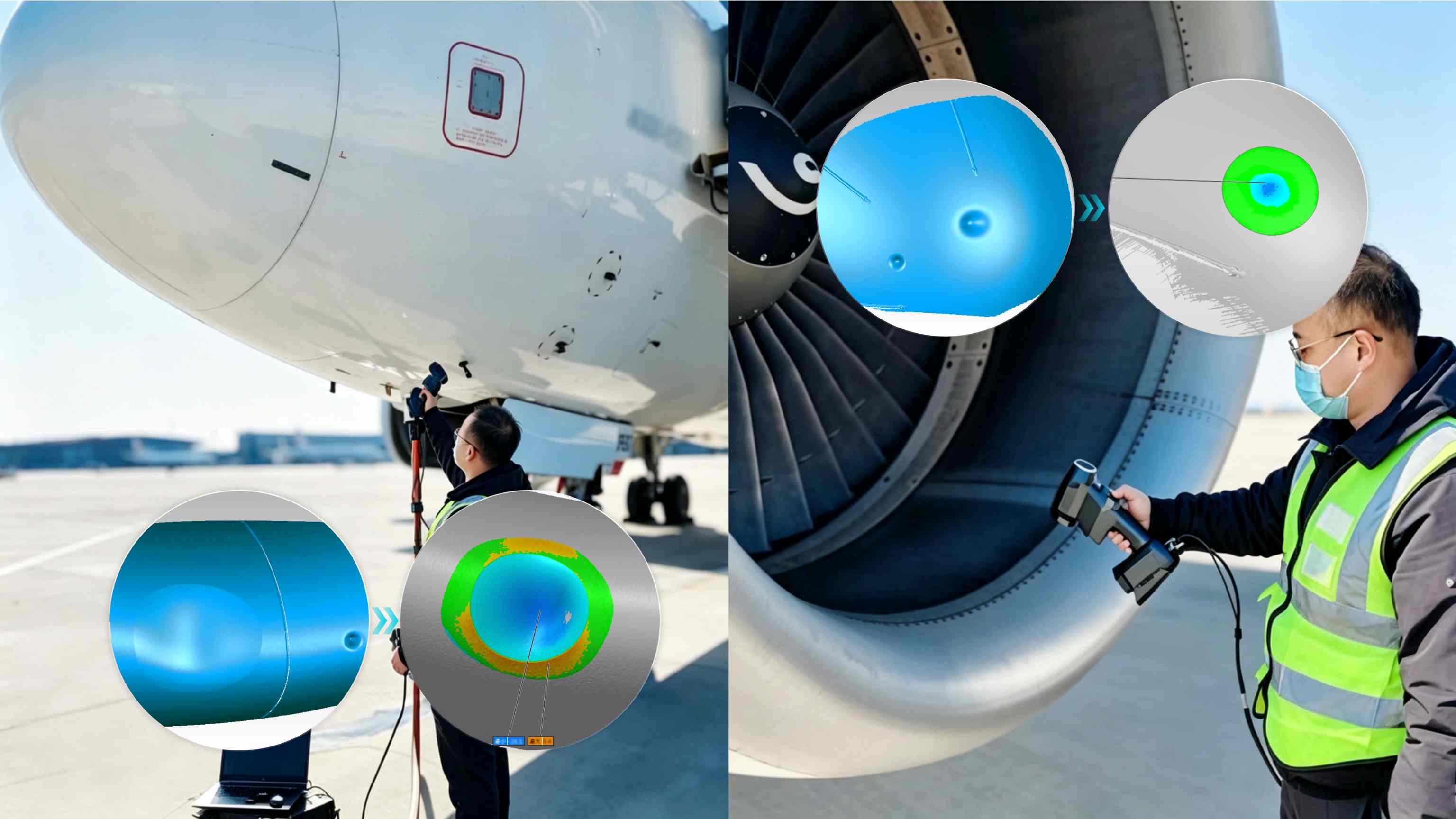

飞机维修表面损伤检测评估

客户需求

飞鸟或异物撞击易导致机身表面出现凹坑、孔洞等损伤。传统人工画网格测量方式效率低，受人为因素影响大，评估结果缺乏统一标准，难以快速、科学判断损伤是否影响飞行安全。
技术解决方案

采用 #RigelScan 智能手持式激光3D扫描方案，单人即可高效获取飞机表面（如雷达罩、机翼、发动机边缘等处）凹坑3D数据。基于此数据，通过拟合曲面或对比数模，可自动分析凹坑深/宽等，生成可视化报告，快速判定是否超标。
成效亮点

0.01mm精度真实反映凹坑形态，排除人为误差，结果可靠；

可视化检测报告清晰直观，便于快速判定损伤是否超标；

搭配无线模块，作业灵活自由，解决爬高及现场取电难题；

该方案便携高效，大幅提升检测效率，缩短停机时间，降低运维成本。

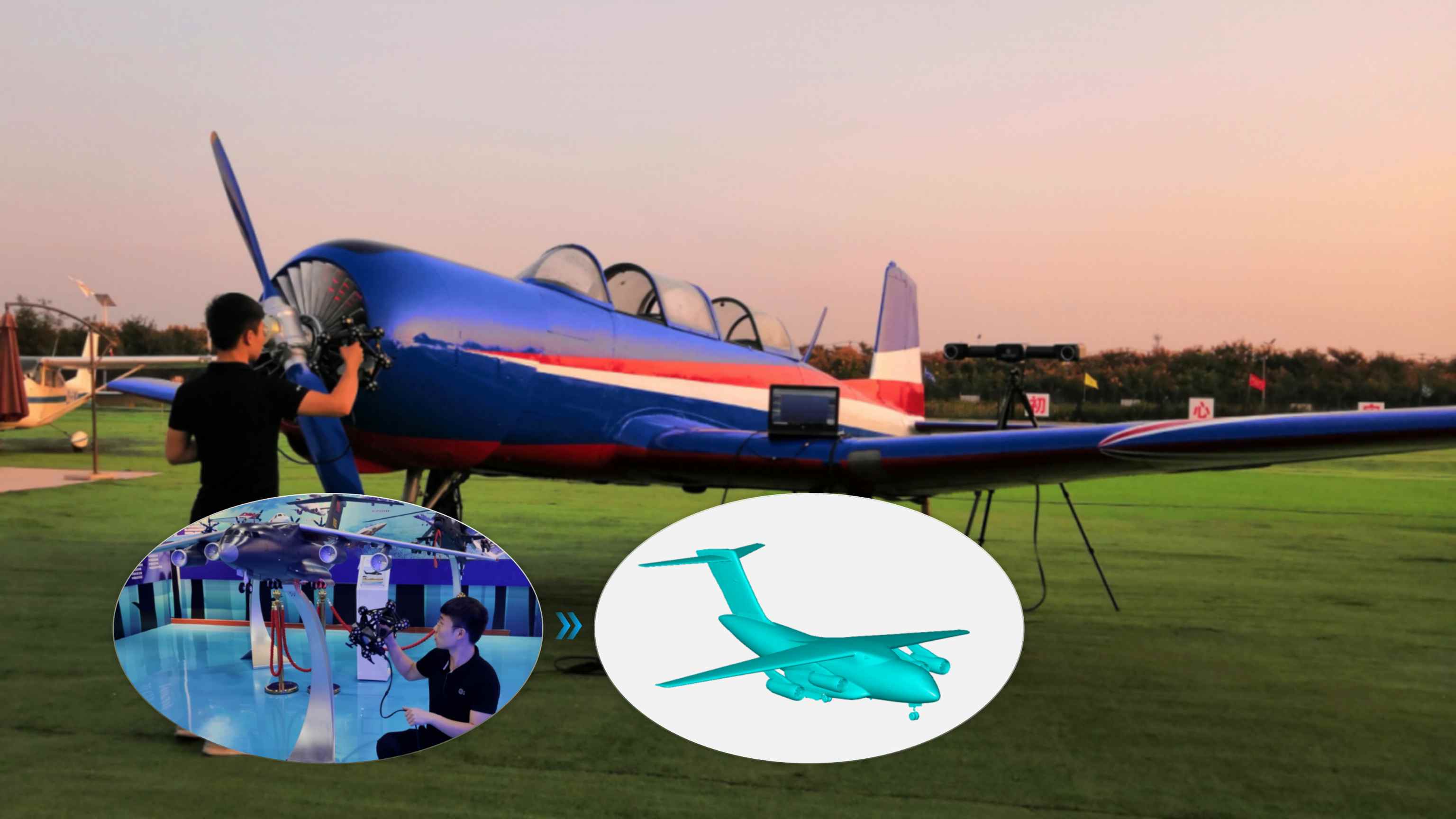

航空模型机/教练机等的数字化存档应用

客户需求

客户主要从事模型机、飞行模拟器、模拟舱等的开发与制造，服务于空军、航空公司、航空教育机构等。目前已组建了国家级的航空体验中心。现需要为航空设备、模型机等建立永久数字化档案，以支持后期维护、设计优化及珍贵航空遗产保护。
技术解决方案

使用 #HyperScan 智能光学追踪3D扫描仪，无需贴点，自动光学跟踪，无论室内或户外，可高效完成初教6真机内舱、机身及运20模型机等的扫描建模，满足数字化存档精度需求。
成效亮点

高效无损扫描，实现从小型零部件到大型真机的快速数据化；

高精度3D数字档案，助力模型维护及航空遗产保护与传承；

精确模型可服务于空军训练、高校教学及公众科普体验中心；

数字化模型为后续设计改进、复制展示与衍生开发提供可靠数据支撑。
