产品特性

纯蓝光技术

在线摄影测量

反向定位光笔

模具/检具检测

更加灵活便携

搭配三维扫描仪

观看产品视频

反向定位光笔

>>> 反向定位光笔,实现接触式测量功能

反向定位光笔

>>> 结合三维测量软件可快速对形面、关键几何尺寸及形位公差等进行高精度检测;

>>>还可设计自动输出检测报告,大大简化质控流程

反向定位光笔

>>> 设计有多角度探针插孔,并配有多型号探针组,可灵活适应不同测量工况;

>>> 固定场景下,探针不变,可利用之前解算的定位标志点,直接进行测量

在线摄影测量功能

>>> 边拍照边实时查看计算结果,拍完即可导出标志点,直接用于三维扫描,提升整体空间精度

>>> 支持与三维扫描仪配合使用,实现大场景下的精度优化,及接触测量的功能扩展

收纳底座

>>> 配备兼具收纳功能的底座,工作之外有序安放

软件特性
摄影测量功能

采集的数据可一键导出,直接用于高精度三维扫描,省去文件转换过程;另外可载入离线图像,实现离线计算功能

三维编辑和测量、检测功能

软件自带三维编辑功能;结合PolyWorks或Geomagic Control X等,可实现形面、关键几何尺寸及形位公差等的测量和检测功能

反向定位光笔校准模块

快速标定,使设备实时处于高精度状态

智能按键系统

通过设备上的功能按钮,即可实现摄影测量拍照、参数调整、光笔校准和光笔测量等功能,操作简便

客户价值
更加灵活便携的测量方式

设备仅重500g,小巧轻便,可灵活应对大场景或狭窄空间下的不同测量工况

一机多用

兼具接触式测量功能和摄影测量功能,产品适用范围广

精度优越

独特的精确对焦蓝光技术,保证了较为优越的精度

操作简便

目标点自动定位,无须其它跟踪设备; 系统即插即用,安装快速,操作简单

技术规格
光源

蓝色LED光源

测量精度

最高 0.03mm

单点重复精度

0.03mm

体积精度 1

0.05mm+0.02mm/m

景深(最近、最远)

600mm~5000mm

体积精度 2

0.02mm+0.02mm/m

重量

500g

尺寸

65×130×260mm

查看更多
应用领域
铸造成型
  • 毛坯的质量控制与检测

    毛胚加工方案设计参考

模具制造
  • 虚拟装配

    逆向工程

    质量控制与检测

    磨损分析与维修

    工装夹具设计与调整

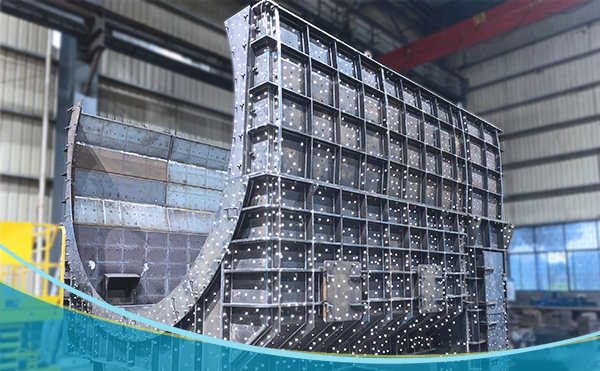

机械重工
  • 质量检测与控制

    逆向设计

    MRO 与损伤评估

    机械 / 工装设计与调整

    OEM 和旧部件再造

  • 原型、工具及模具调整

汽车制造
  • 逆向工程

    竞品分析

    汽车改装

    内饰定制

    车辆造型与设计

  • 质量控制与零配件测量

    仿真与有限元分析(FEA)

航空航天
  • 快速成型

    质量控制/检测

    MRO 与损伤评估

    空气动力学

    应力分析

  • OEM 和旧部件再造

    逆向工程

    部件和装配的检测与调整

生物医学
  • 矫形器 / 假体的设计与制作

    斜头畸形治疗

    伤口愈合监测

    医学鉴定
