逆向设计,顾名思义与正向设计流程不同,其过程是依靠已经存在的零件或是产品原型表面所得到的数据来建立三维CAD模型。随着机器视觉技术在制造领域的广泛应用,特别是数字化测量的迅猛发展,通过三维扫描技术获取物体表面的空间数据进行产品造型设计,成为逆向工程重要的应用方向。
通过三维激光扫描仪获得点云数据。
通过中观三维编辑软件对点云数据进行处理,获得三角网格面数据。对STL数据进行坐标变化,点云降噪,顺滑,优化,简化等预处理。该步获得的数据即可进行三维雕刻、3D打印、比对分析等。
通过逆向软件,逆向软件一般可以采用UG、CATIA、GEOMAGIC DX等专业软件对获得的三角网格面数据进行处理。包括面片拟合,截面创建,曲线提取等诸多特征提取方式,而此时即可进行创新设计、优化设计等

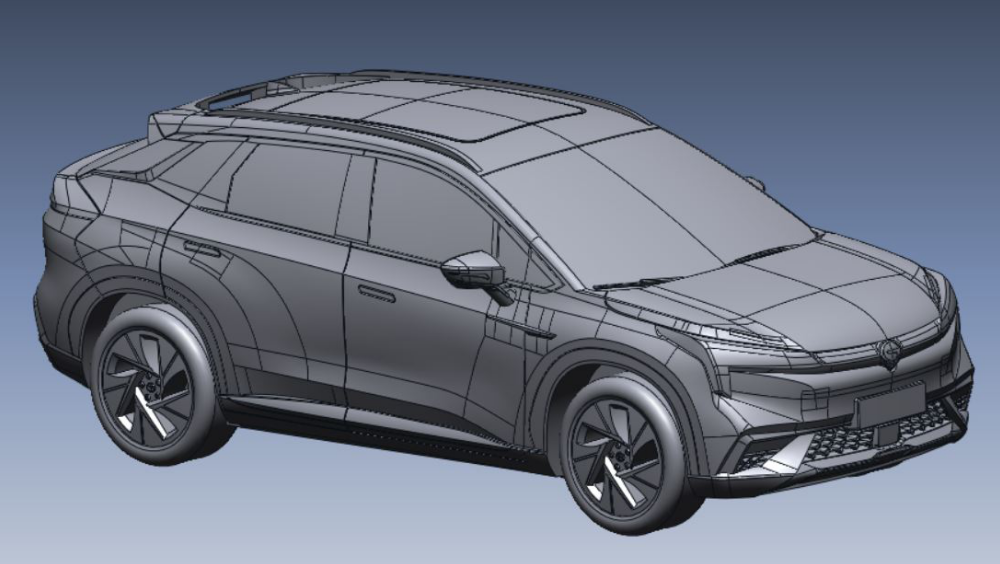

经过软件计算延伸、剪切等一系列操作获得逆向的参数模型,该模型可以用来进行高精度CNC加工、模具设计等。
以上步骤为一个标准流程步骤,不一定要全部完成。每一个步骤都有完善的的CAD/CAE/CAM软件完成相关操作,对于部分应用甚至可以直接将STL三维数据模型导入3D打印机或者数控雕刻机进行直接打印雕刻 。
缩短产品的设计、开发周期、加快产品的更新换代速度
降低企业开发新产品的成本与风险
加快产品的造型和系列化的设计
逆向、测量工程软件功能强大
