复杂结构难以测量全面、大型工件移动不便、微小特征捕捉不准、专用检具成本太高、狭窄空间操作受限……这些是否也是你日常检测工作中的真实写照？

从精微的汽车锁件到庞大的管片模具，从密集的电路板孔到错综复杂的管路系统——中观全新推出的CereScan SE智能灵动全无线手持3D扫描仪，正以“轻、快、准”和全无线的灵动自由，在各行各业的车间、实验室、办公室中，为解决这些痛点提供全新答案。

本期案例，我们将通过四个典型行业应用，见证CereScan SE如何在真实场景中“见招拆招”，灵动破局。

CONTENTS

01 汽车行业 | 门锁外形尺寸检测

02 轨道交通 | 管片模具变形检测

03 家电行业 | 电路板孔位及塑料件检测

04 通用制造 | 复杂管路扫描逆向应用

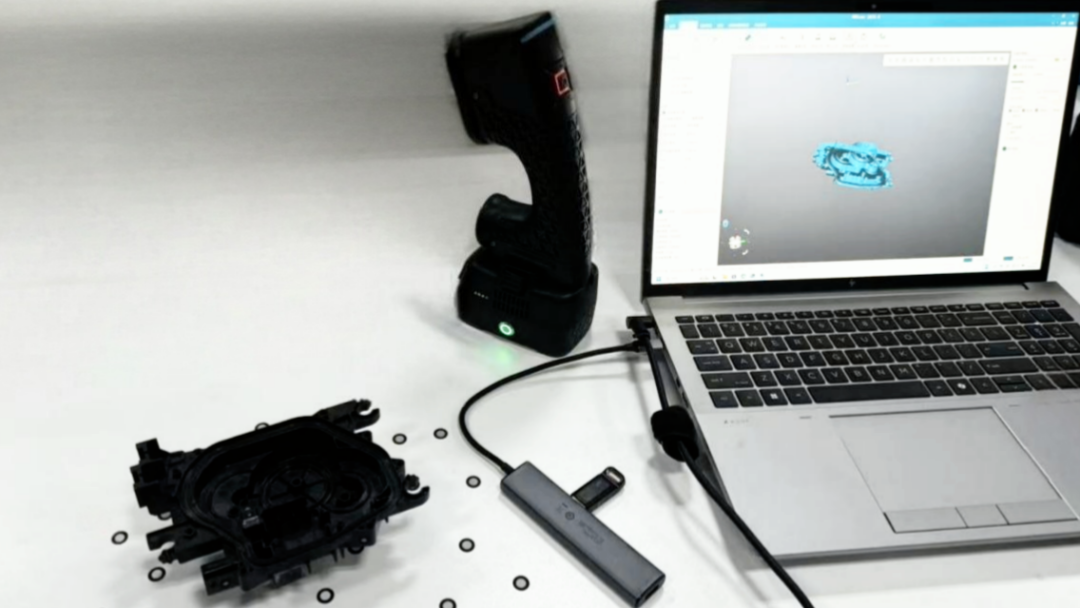

案例1——汽车门锁件：小零件的复杂大考验

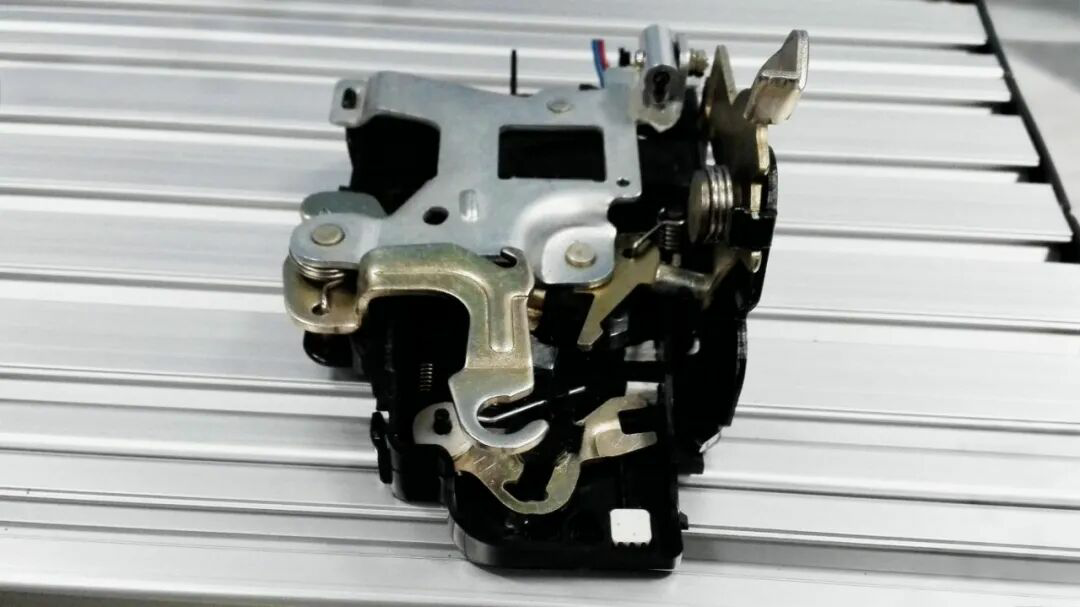

汽车门锁虽体积小巧，却是关乎行驶安全的关键部件。其结构包含多孔位、卡扣，曲面配合精度要求高。传统接触式测量效率低，通常只能抽检，覆盖不全，而定制检具成本高、柔性差，难以适应快速迭代的车型开发节奏。

CereScan SE的灵动破局：

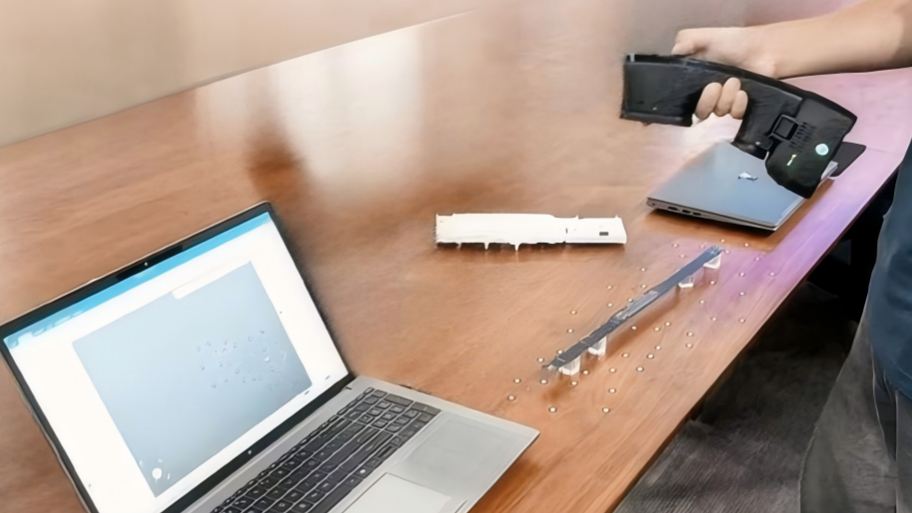

CereScan SE采用纯蓝光技术，无需喷粉可直接扫描，稳定捕获深黑表面，细节清晰还原。工件表面无需贴点，配合桌面标志点定位实现快速拼接，所有特征一次扫完，高效实现全尺寸数字化。精度最高达0.02mm，满足计量级要求，孔径、位置度、GD&T一键分析。

客户价值：

• 实现100%全尺寸数字化检测，替代传统抽检模式；

• 直观可视化检测报告自动生成，质量追溯更高效；

• 一套设备覆盖多型号门锁，大幅降低检具投入成本；

• 数据还可用于逆向建模、虚拟装配验证，加速产品开发闭环。

案例2——管片模具：大尺寸的高精度挑战

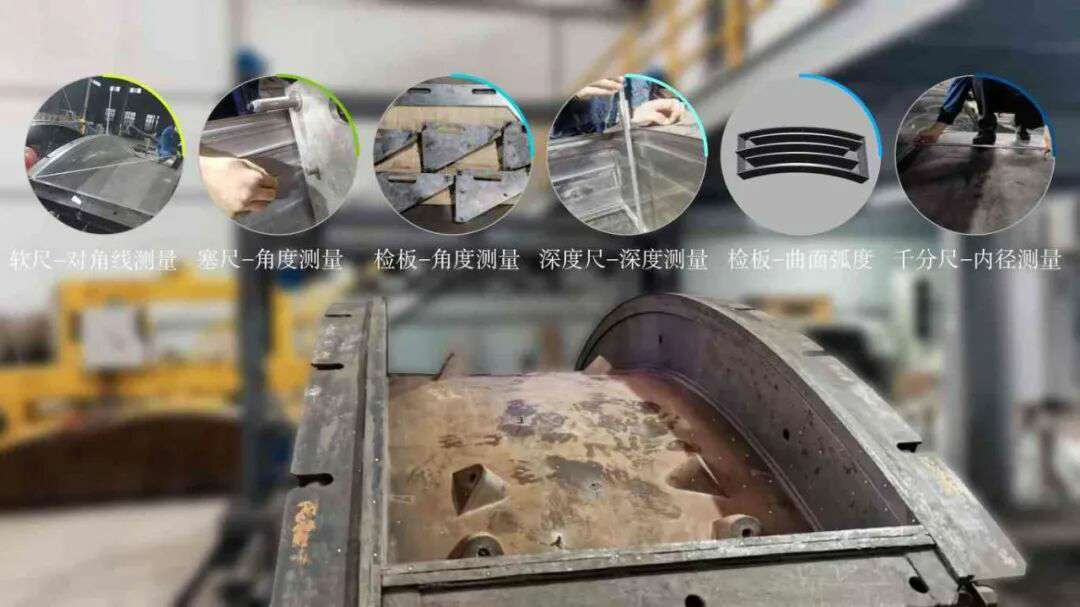

盾构隧道所用的混凝土管片依赖高精度钢模成型。客户管片模具尺寸通常在3m左右，内表面为连续双曲面。过去依赖人工使用水平尺、塞尺、检板、软尺等多类工具测量，不仅耗时、需多人配合，且数据零散、误差大，难以形成整体精度评价。

CereScan SE的灵动破局

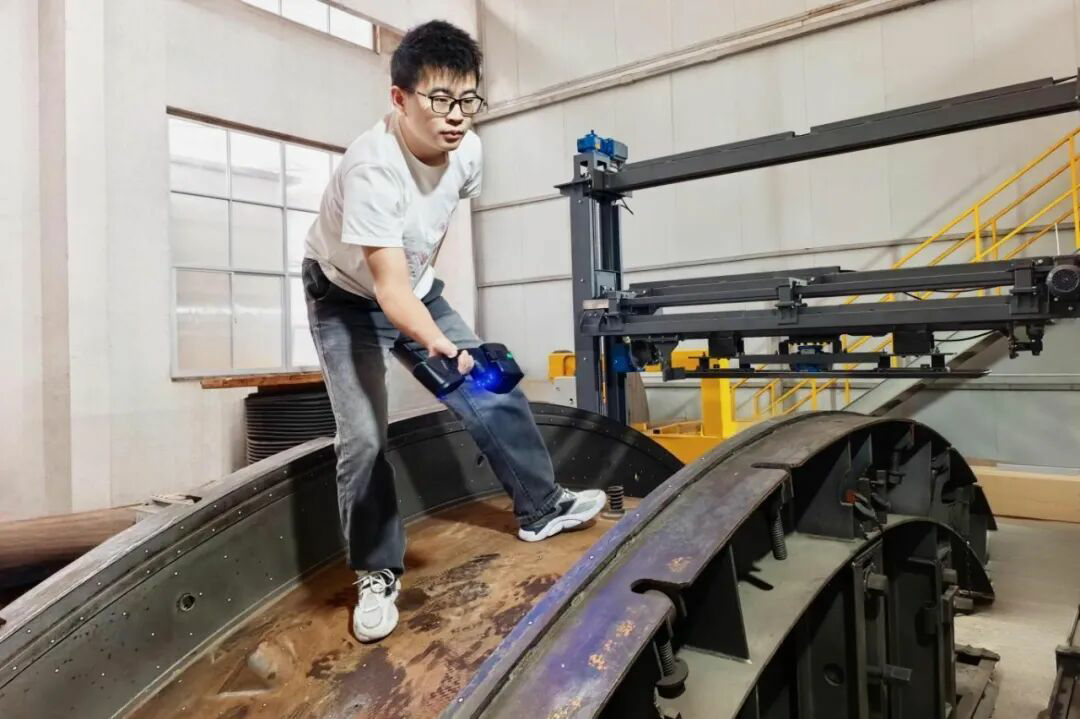

凭借全无线自由操作，可手持设备在模具上自由走动扫描，无任何牵绊，轻松覆盖每个角落。110帧高速数据传输，测量速率高达4,000,000次测量/秒，10分钟内即可完成整个模具内表面的数据采集。CereScan SE集成有摄影测量功能，针对大尺寸模具，可有效控制全局精度。

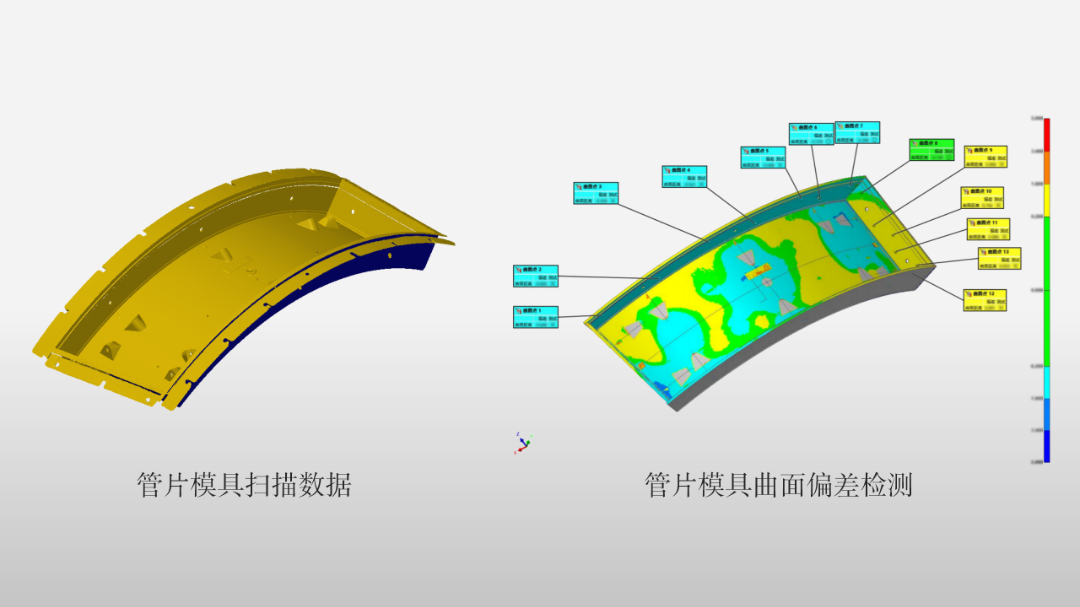

扫描数据与标准CAD模型进行全尺寸自动比对，生成直观的色谱偏差图，不仅能快速判断产品合格状态，更能精准定位模具的磨损/变形区域，为后续的科学调整与修复提供亚毫米级量化依据。

客户价值

• 检测效率提升10倍以上，人力成本显著下降；

• 全面掌握模具磨损与变形状态，修模更有针对性；

• 一套方案覆盖所有型号模具的检测需求，驱动“数字化”质控；

• 建立模具数字档案，支持寿命预测与预防性维护。

案例3——家电电路板+塑料件：多品种的敏捷应对

家电新品试产，最怕“装不上、有缝隙”。电路板上密密麻麻的安装孔，塑料外壳上复杂的卡扣、筋位等，传统手段难以快速、全面地捕捉这些微小特征，装配问题频发，导致拖慢上市节奏，推高改模成本。

CereScan SE的灵动破局

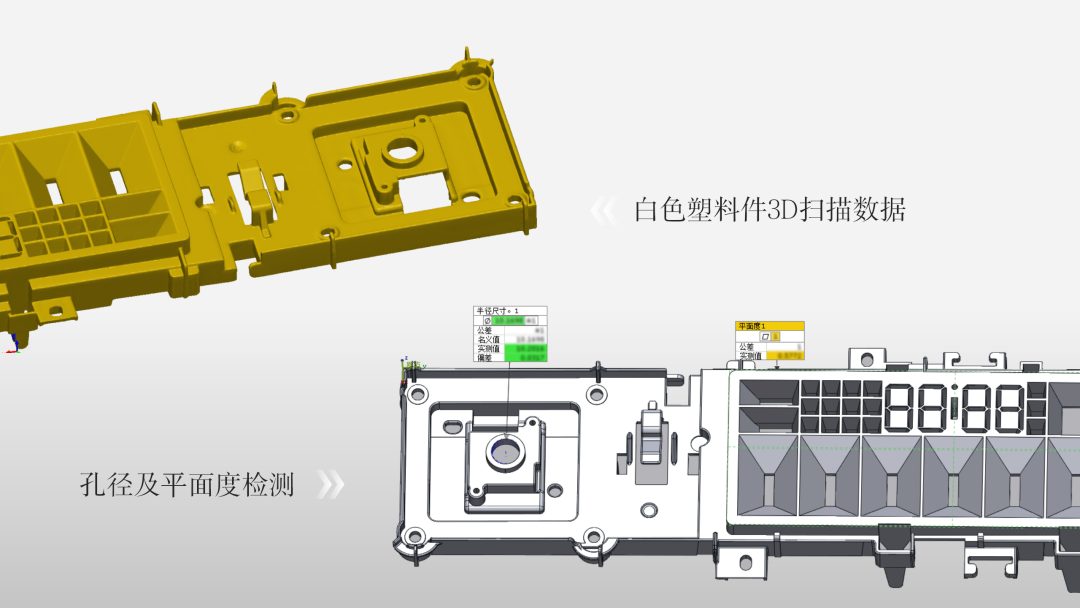

CereScan SE创新搭载中观旗舰级孔位闪测功能，可秒速完成上百个安装孔的自动提取与测量；无论是金属电路板还是白色塑料件，都能获取高质量数据，不受材质限制。

升级52束蓝色激光线，多种工作模式灵活适应不同特征，塑料件上的倒角、R角与薄弱筋位等均可清晰还原，扫描无死角、无遗漏。

基于完整的三维数据，快速量化评估表面平整度与轮廓度，帮助客户精准定位并修复问题，杜绝产品装配后出现外观缝隙、密封不严等影响用户体验/产品性能的缺陷。


• 设备通用性强，客户无需为电子件与结构件分别配置测量工具；

• 以全尺寸数据快速检测定位偏差根源，指导模具与工艺优化；

• 大幅提升样品装配验证的准确性和效率，缩短产品上市时间；

• 形成可追溯的数字档案，为后续逆向设计、虚拟装配与持续优化积累数据资产。

案例4——复杂管路：受限空间的灵活突破

工业空调制冷系统深藏于密闭柜体之中。当需要对其进行改型设计或逆向建模时，传统测量工具因空间狭窄、管线缠绕而无法深入，导致数据采集困难。若选择拆解检测，不仅耗时耗力、成本高昂，更可能破坏原有的密封结构与整机完整性。

CereScan SE的灵动破局

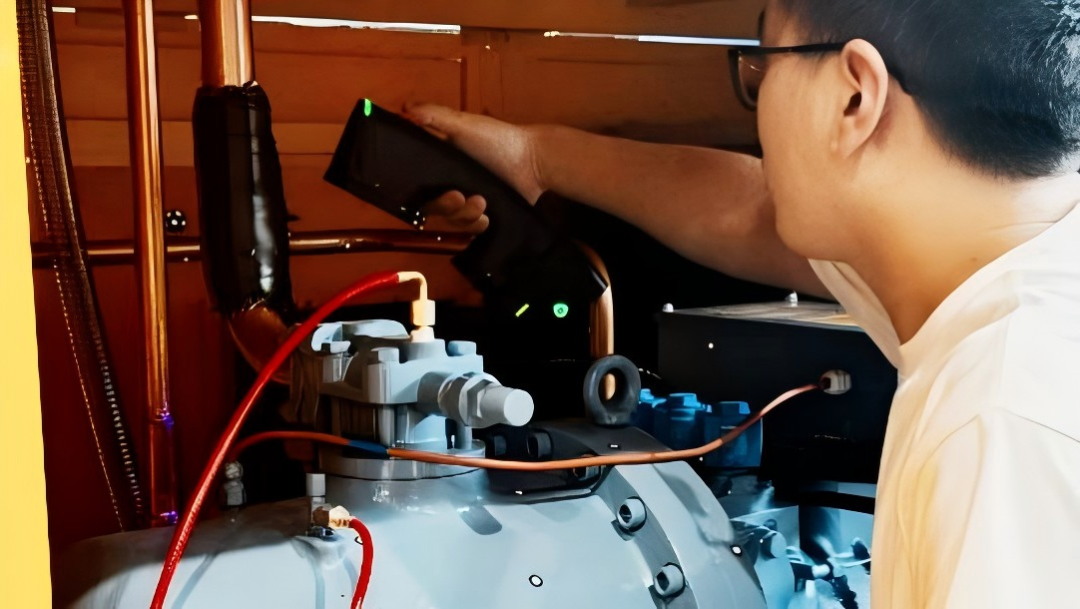

全无线设计的CereScan SE，机身轻巧，可单手灵活操作，轻松深入传统设备无法触及的柜体深处，在狭小空间内自由穿行，实现“无损检测”。即使在柜内昏暗的工况下，依旧能保持稳定高效的数据采集。

扫描获取的三维数据，可精准提取包括管径、走向、弯曲半径与角度在内的全部空间特征，为逆向建模与出图提供真实可靠的数据依据。

客户价值

• 实现“免拆解检测”，避免了破坏性拆装带来的高额成本与密封风险；

• 精准还原管路系统空间位置，为设计部门提供真实的数据基础；

• 打通设计-售后全链路，为二次开发、售后维修、备件制造等构建全生命周期的数字资产。

总结

为什么越来越多的企业选择CereScan SE？

CereScan SE在各行业场景下用实力证明：真正的灵动自由，不只是没有束缚，更是在客户最棘手的现场，依然能稳定交付可靠的高质量数据。CereScan SE 正是以这种“务实的先进性”，成为越来越多制造企业推进质量数字化的首选入门级智能工具。
